Descripción del producto

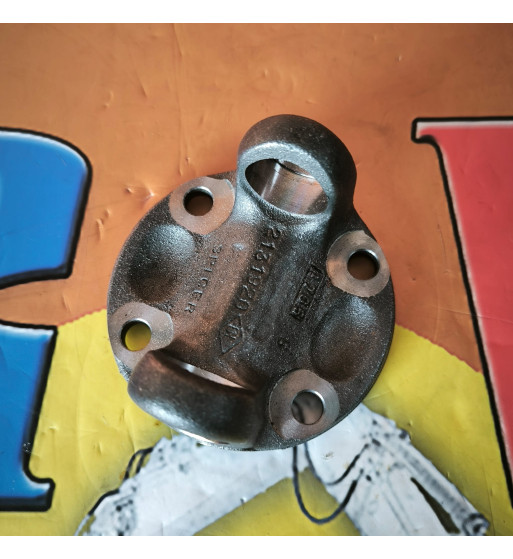

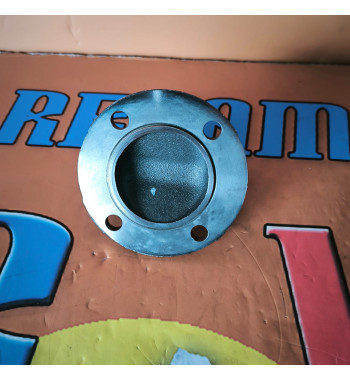

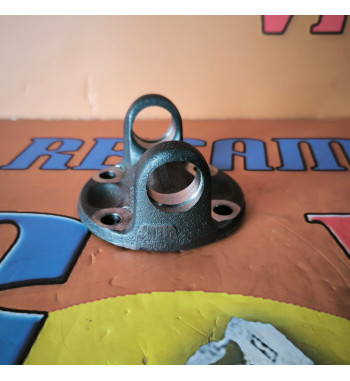

La horquilla o brida de cardán Manitou es un componente mecánico de la transmisión que forma parte de la unión entre el eje de transmisión y la junta cardán. Su función es transmitir el movimiento y el par de giro manteniendo la articulación del árbol de transmisión durante el trabajo de la máquina.

Una pieza deteriorada puede provocar vibraciones, golpes secos, ruidos metálicos, holguras o movimientos anómalos en la transmisión. El mecánico debe revisar visualmente posibles grietas o deformaciones y comprobar el desgaste de la unión, la alineación del cardán, la junta universal, la tornillería y los elementos de fijación relacionados.

Características técnicas

• Tipo de pieza: horquilla o brida de eje de transmisión cardán.
• Marca y aplicación: Manitou.
• Sistema: transmisión mecánica y puentes motrices.
• Función: unión y transmisión de par entre el cardán y la junta articulada.
• Peso: 0,62 kg.
• Referencias cruzadas documentadas: 224734 y 2131920.
• La geometría y el montaje deben comprobarse según modelo, versión y número de serie.

Modelos compatibles

• Manitou ML 635.
• Manitou MLT 634.
• Manitou MLT 731, MLT 735 y MLT 741.
• Manitou MLT 1035.
• Manitou MLT 845.
• Manitou MT 732, MT 932, MT 940 y MT 1030.
• Manitou MT 1235, MT 1240, MT 1335, MT 1340, MT 1440, MT 1740 y MT 1745.
• Manitou MLT-X 735 T LSU.
• Manitou MLT 845 120 S5 E3 y MLT-X 845 120 S5 E3.

La compatibilidad final debe verificarse mediante modelo exacto, número de serie, versión de transmisión y comparación con la pieza desmontada.

Aplicaciones o tipo de maquinaria

• Manipuladores telescópicos Manitou.
• Cargadoras telescópicas Manitou de las series MT, MT-X, MLT y MLT-X.
• Transmisiones mecánicas con eje cardán y juntas universales.
• Recambios para maquinaria de obra pública, construcción y manutención.

FAQ

¿Qué síntomas indican que la horquilla de cardán está dañada?
Puede producir vibraciones, golpes, ruidos metálicos, holguras o tirones durante el desplazamiento.

¿Es una pieza eléctrica o hidráulica?
No. Es un componente mecánico de la transmisión y trabaja junto con el eje cardán y la junta articulada.

¿Qué debo comprobar antes de comprar?
El modelo exacto de la máquina, número de serie, versión de transmisión, configuración del puente y coincidencia con la pieza desmontada.

¿Conviene revisar otros elementos de la transmisión?
Sí. Deben comprobarse la junta cardán, el eje, las holguras, la tornillería, la alineación y el estado de las zonas de unión.

¿La pieza sirve para cualquier Manitou de las series MT o MLT?
La aplicación depende del modelo y la configuración. Aunque existen varias aplicaciones documentadas, se recomienda confirmar la compatibilidad antes del montaje.
