Descripción del producto

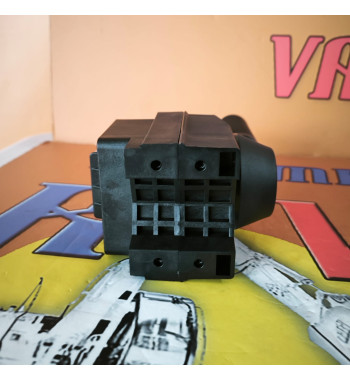

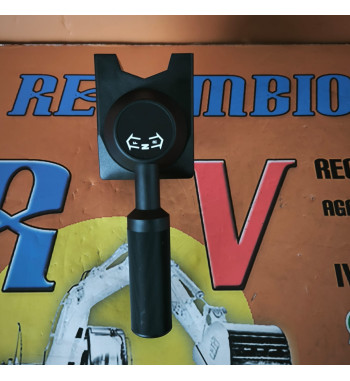

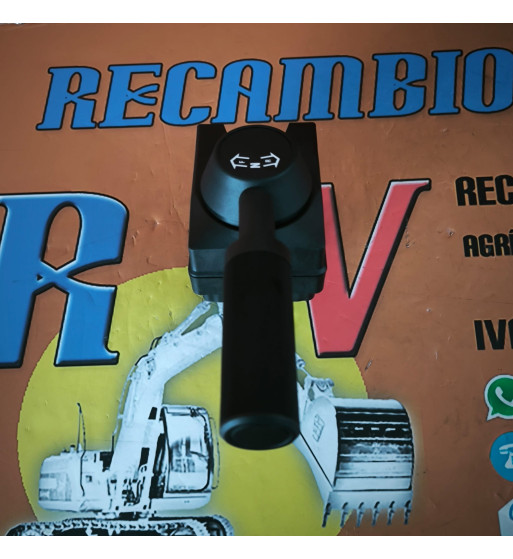

Este grupo de control de transmisión Caterpillar es el mando electromecánico utilizado por el operador para seleccionar las posiciones de avance, neutral y retroceso de la máquina. Trabaja integrado en el sistema de control de la transmisión y permite modificar el sentido de desplazamiento con una sola mano.

Una unidad defectuosa puede provocar que la máquina no seleccione correctamente avance o retroceso, que alguna posición funcione de forma intermitente o que el mando presente un accionamiento irregular. El diagnóstico debe incluir la comprobación del conector, la alimentación, la continuidad eléctrica y el funcionamiento mecánico del mando, además del estado de la instalación asociada.

Características técnicas

• Tipo de pieza: grupo de control de transmisión y mando inversor electromecánico.
• Marca/aplicación: Caterpillar.
• Función: selección del sentido de avance, neutral y retroceso.
• Configuración de control: 3 posiciones de avance, 3 posiciones de retroceso y neutral.

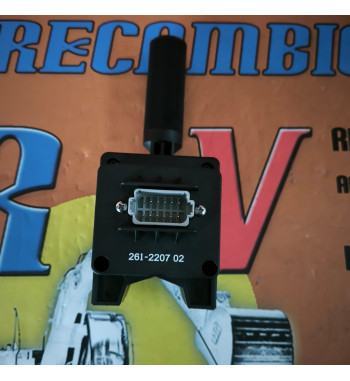

• Tipo de conector: 12 clavijas.
• Montaje: preparado para tornillería M5.
• Rango de movimiento indicado: 75° en avance, 90° en neutral y 105° en retroceso.
• Esfuerzo de accionamiento indicado: 4 ± 0,5 Nm.
• Material indicado: plástico de nylon y poliamida.
• Peso del producto: 0,92 kg.
• Verificar la configuración de la máquina y el número de serie antes del montaje.

Modelos compatibles

• Caterpillar 414E
• Caterpillar 416D
• Caterpillar 416E
• Caterpillar 420D
• Caterpillar 420E
• Caterpillar 422E
• Caterpillar 424B
• Caterpillar 424D
• Caterpillar 428D
• Caterpillar 428E
• Caterpillar 430D
• Caterpillar 430E
• Caterpillar 432D
• Caterpillar 432E
• Caterpillar 434E
• Caterpillar 438D
• Caterpillar 442D
• Caterpillar 442E
• Caterpillar 444E

La compatibilidad final debe verificarse mediante número de serie, versión, configuración de transmisión y comparación con el mando instalado.

Aplicaciones o tipo de maquinaria

• Retroexcavadoras cargadoras Caterpillar.
• Sistemas de control de transmisión en maquinaria de obra pública.
• Mandos de selección de avance, neutral y retroceso.
• Maquinaria de construcción y mantenimiento equipada con transmisión controlada electromecánicamente.

FAQ

¿Qué síntomas indican una avería en este mando inversor?
Dificultad para seleccionar avance o retroceso, funcionamiento intermitente, pérdida de alguna posición o respuesta irregular del mando.

¿Qué debo comprobar antes de comprarlo?
Es recomendable comparar el mando instalado, el conector, la configuración de la transmisión y el número de serie de la máquina.

¿Es una pieza eléctrica o mecánica?
Es un grupo de control electromecánico que combina el accionamiento del mando con señales eléctricas para controlar la transmisión.

¿Qué elementos conviene revisar durante el diagnóstico?
Conviene comprobar el conector, la alimentación, la continuidad eléctrica, el estado del cableado y el accionamiento mecánico del mando.

¿La compatibilidad es igual para todas las versiones del mismo modelo?
No necesariamente. Pueden existir diferencias por número de serie, versión o configuración de transmisión, por lo que debe verificarse antes del montaje.

👉 Consulta con nosotros a través de teléfono, WhatsApp o email si tienes dudas sobre la compatibilidad con tu modelo.
