Descripción del producto

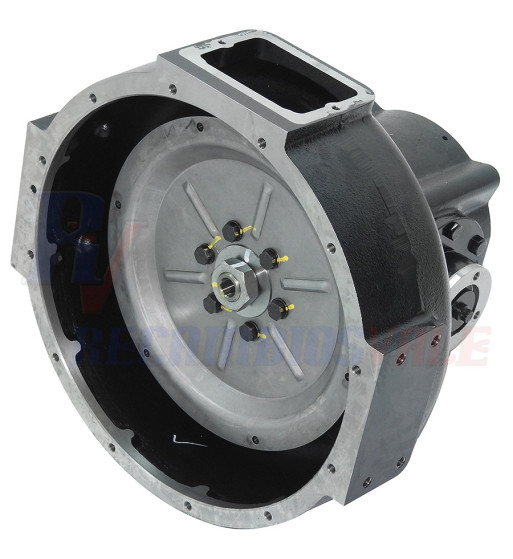

Reenvío de ángulo para maquinaria Manitou, también conocido en taller como caja angular, grupo angular, reductor angular o bevel drive. Su función es transmitir el par dentro del sistema de transmisión cambiando el sentido del giro, normalmente en un conjunto de tracción donde el movimiento debe desviarse hacia otro eje o hacia la transmisión auxiliar.

Es una pieza sometida a carga constante, vibraciones, cambios de sentido, esfuerzos de tracción y trabajo con máquina cargada. En manipuladores telescópicos, especialmente en modelos agrícolas o de obra que trabajan con ciclos continuos de avance-retroceso, el desgaste de este conjunto puede provocar averías importantes si no se detecta a tiempo.

En taller suele revisarse cuando aparecen ruidos metálicos en transmisión, zumbidos al circular, golpes al cambiar de marcha o sentido, holgura en la salida, fugas de aceite por retenes, calentamiento anormal del grupo o pérdida parcial de tracción. También puede confundirse con problemas de cardán, crucetas, caja de cambios, eje delantero/trasero o soportes de transmisión, por lo que conviene hacer diagnóstico antes de sustituir.

Antes de montar un reenvío de ángulo nuevo o reconstruido, es recomendable revisar cardanes, crucetas, soportes, bridas, retenes, nivel y estado del aceite, respiradero del grupo y posible contaminación metálica. Si el fallo ha sido por falta de lubricación o rotura interna, conviene limpiar el circuito y comprobar que no haya restos que puedan dañar el nuevo conjunto.

Características técnicas

• Tipo de pieza: reenvío de ángulo / caja angular / reductor angular.
• Aplicación principal: maquinaria Manitou.
• Sistema: transmisión, dirección y tren de rodaje.
• Función: transmisión de par con cambio de dirección del giro.
• Configuración publicada: caja angular de 90º.
• Aplicación habitual: manipuladores telescópicos Manitou MLT.
• En algunas aplicaciones se describe con fijación de bomba hidráulica de 4 tornillos y estriado SAE C para bomba.
• Peso publicado por un distribuidor: 82 kg, según suministro.
• Pieza crítica: requiere comprobar modelo, número de serie, tipo de transmisión y configuración del motor.
• No montar sin revisar aceite, retenes, cardanes, crucetas y holguras del conjunto.

Modelos compatibles

Compatibilidad publicada o coherente por aplicación en manipuladores telescópicos Manitou MLT, especialmente versiones de 120 hp con motores Perkins, Mercedes o Deutz.

Modelos y gamas donde aparece relacionada esta familia de reenvío angular:

• Manitou MLT 735-120 LSU, incluyendo aplicación documentada en unidad 2012 con motor Deutz.
• Manitou MLT 735 / 741 120 LSU Serie 2.
• Manitou MLT 742 T Serie 2.
• Manitou MLT 731 Turbo, como aplicación comercializada en recambio adaptable.
• Manitou MLT 845-120 LSU Serie 3-E2.
• Manitou MLT 940 L.
• Otros modelos Manitou MLT de 120 hp con transmisión y caja angular compatible.

Compatibilidad por aplicación: manipuladores telescópicos Manitou MLT con reenvío angular de esta familia. No debe confirmarse solo por el modelo comercial, porque puede variar según año, número de serie, motor, transmisión, tipo de caja angular, fijación de bomba, estriado, bridas y configuración hidráulica.

Marcas compatibles: aplicación principal Manitou. Como conjunto de transmisión puede compartir tecnología o componentes de fabricantes externos, pero no debe venderse para otras marcas sin comprobar medidas, tipo de carcasa, estriados, bridas, relación interna y montaje exacto.

Aplicaciones o tipo de maquinaria

• Manipuladores telescópicos Manitou.
• Cargadoras telescópicas agrícolas.
• Cargadoras telescópicas industriales.
• Maquinaria de obra pública.
• Maquinaria agrícola-industrial.
• Equipos de alquiler con alto uso de transmisión.
• Máquinas con transmisión por cardán y grupo angular.

FAQ

¿Qué síntomas indican que el reenvío de ángulo puede estar dañado?
Los síntomas más habituales son ruido metálico, zumbido en marcha, golpes al cambiar de sentido, fugas de aceite, vibraciones o pérdida de transmisión. Si aparece holgura en la salida, conviene parar y revisar.

¿Puede confundirse con una avería de cardán o crucetas?
Sí. Una cruceta con holgura, un cardán desequilibrado o una brida dañada pueden provocar síntomas parecidos. Antes de cambiar el grupo angular hay que revisar todo el conjunto de transmisión.

¿Sirve para cualquier Manitou MLT?
No. Hay versiones muy parecidas que cambian según motor, año, transmisión y número de serie. Es imprescindible comprobar la aplicación exacta antes de comprar.

¿Qué se debe revisar al montarlo?
Nivel y tipo de aceite, retenes, respiradero, bridas, cardanes, crucetas, soportes de transmisión y ausencia de limaduras o restos metálicos. Un montaje sin limpieza puede provocar una nueva avería.

¿Es una pieza reparable o conviene sustituirla completa?
Depende del daño. Si solo hay fuga por retén puede repararse, pero si hay desgaste interno, ruido, dientes dañados o holgura en rodamientos, suele ser más seguro sustituir el conjunto o montar una unidad reconstruida fiable.

👉 "Consulta con nosotros a través de teléfono, WhatsApp o email si tienes dudas sobre la compatibilidad con tu modelo."
