Descripción del producto

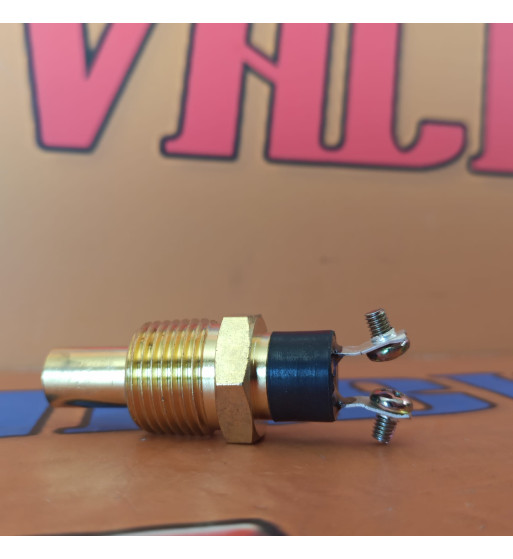

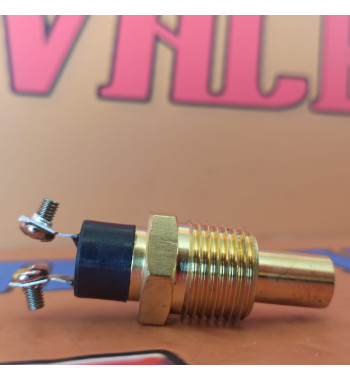

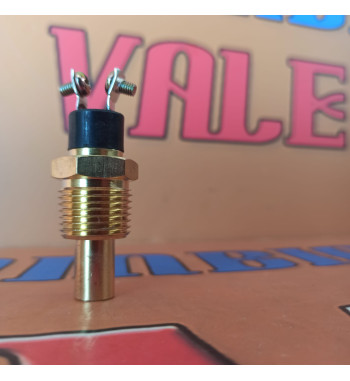

Este componente es un interruptor de temperatura Caterpillar, también denominado conjunto de interruptor térmico, utilizado principalmente para controlar la temperatura del refrigerante en motores y equipos de obra pública. Su contacto eléctrico actúa al alcanzar aproximadamente 107 °C, permitiendo enviar una señal al sistema de control, aviso o protección de la máquina.

Un fallo puede manifestarse como ausencia de señal de temperatura, aviso que no aparece, activación incorrecta del sistema o falta de continuidad eléctrica. El diagnóstico debe realizarse comprobando alimentación, masa cuando corresponda, cableado, terminales, continuidad del interruptor y comportamiento del circuito a temperatura controlada. También conviene revisar el nivel y estado del refrigerante, posibles bolsas de aire y el estado general del sistema de refrigeración.

Características técnicas

• Tipo de pieza: interruptor de temperatura / conjunto de interruptor térmico.
• Marca y aplicación: Caterpillar, para sistemas eléctricos de control de temperatura.
• Medio de trabajo especificado: refrigerante, aceite, combustible y aire.
• Temperatura de actuación: 107 °C aproximadamente.
• Posición del contacto: normalmente abierto por debajo de la temperatura de desactivación.
• Alimentación: 8–28,8 V CC.
• Conexión eléctrica: 2 terminales de tornillo.
• Rosca: 1/2-14 NPTF.
• Hexágono: 22,2 mm aproximadamente.
• Rango de temperatura de funcionamiento: de -40 °C a 150 °C.
• Cuerpo y tubo de latón.
• Peso indicado: 0,69 kg.
• Verificar antes del montaje la configuración del equipo, la rosca y el circuito eléctrico.

Modelos compatibles

Aplicaciones Caterpillar documentadas:

• Retroexcavadoras: 416D, 420D, 424B, 424B HD, 424B2, 424D, 428D, 430D, 432D, 438D y 442D.
• Compactadores vibratorios: CB-434D, CB-534D, CB-564D y CD-54.
• Extendedoras de asfalto: AP-650B, AP-800C, AP-800D, AP-900B, AP-1000B, AP-1050B, AP-1055B, BG-225C, BG-230, BG-230D, BG-240C, BG-245C, BG-2455C y BG-260C.

La compatibilidad final debe verificarse según número de serie, motor, versión y configuración del equipo.

Aplicaciones o tipo de maquinaria

• Maquinaria Caterpillar de obra pública.
• Retroexcavadoras y cargadoras con sistema de control de temperatura del motor.
• Compactadores vibratorios.
• Extendedoras de asfalto.
• Sistemas eléctricos de aviso o protección por temperatura del refrigerante.

FAQ

¿Es un sensor de temperatura convencional?
Su denominación técnica es interruptor de temperatura o conjunto de interruptor térmico. Trabaja mediante la apertura o cierre de un contacto eléctrico al alcanzar el umbral previsto.

¿Qué síntomas indican que puede estar averiado?
Una señal de temperatura ausente o incorrecta, un aviso que no se activa o una activación inesperada del sistema pueden indicar un problema en el interruptor o en su circuito.

¿Qué debo comprobar antes de comprarlo?
Comprueba el modelo y número de serie de la máquina, el motor, la rosca 1/2-14 NPTF, el tipo de conexión con dos terminales de tornillo y la tensión del sistema.

¿Hay que revisar otros elementos antes del montaje?
Sí. Conviene comprobar conectores, cableado, fusibles, continuidad, nivel de refrigerante, posibles fugas y el estado general del sistema de refrigeración.

¿Puede utilizarse en cualquier máquina Caterpillar?
No. Aunque la pieza esté destinada a aplicaciones Caterpillar, la compatibilidad depende del modelo, versión, motor y configuración concreta del equipo.
