Descripción del producto

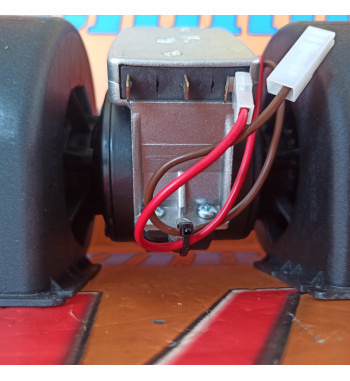

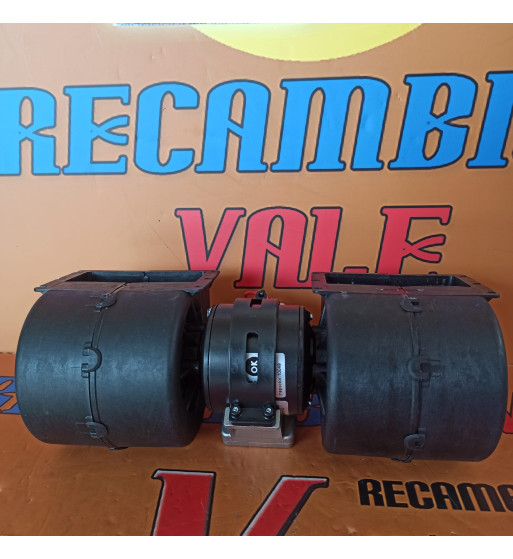

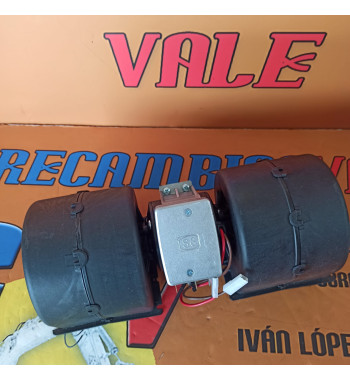

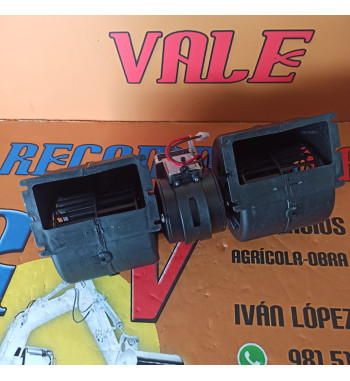

Este ventilador completo es un soplador eléctrico del habitáculo utilizado en el sistema de calefacción y ventilación de determinadas máquinas JCB. Impulsa el aire hacia la cabina, las salidas de ventilación y el sistema de desempañado. No corresponde al ventilador de refrigeración del radiador del motor.

Cuando está defectuoso pueden aparecer ausencia de caudal, funcionamiento intermitente, ruido de rodamientos o rozamiento, velocidad irregular y falta de desempañado. El diagnóstico puede realizarse comprobando la alimentación eléctrica, masa, fusibles, relés, conectores, continuidad del circuito y el giro del motor. También conviene revisar el estado del filtro de cabina y que no existan obstrucciones en los conductos o en la carcasa del sistema de calefacción.

Características técnicas

• Tipo de pieza: ventilador o soplador completo de habitáculo.
• Marca y aplicación: JCB.
• Sistema: calefacción, ventilación y climatización de cabina.
• Función: impulsión de aire para ventilación y desempañado.
• Accionamiento: motor eléctrico.
• Tensión documentada para esta aplicación: 12 V; verificar según la versión de la máquina.
• Peso del producto: 0,5 kg.
• La conexión eléctrica, fijaciones y configuración deben comprobarse antes del montaje.

Modelos compatibles

La aplicación está documentada en distintas configuraciones JCB. Modelos identificados: 3CX, 4CX, 5CX, 804, 805, 406, 409, 505-20, 506-36, 507-42, 508-66TC, 509-42, 510-55TC, 510-56, 525-60, 526-56, 527-58, 530, 530-70, 530-110, 531, 531-70, 532, 533-105, 535, 535-60, 535-95, 535-125, 535-140, 536-60, 536-70, 537, 540, 540-70, 540-140, 540-170, 540-180, 540-200, 541, 541-70, 550, 550-80, 550-140, 550-170 y 560-80.

La compatibilidad puede variar según año, número de serie, cabina, sistema de calefacción y configuración eléctrica. Confirmar siempre mediante despiece, número de serie y comparación de conexión y fijaciones.

Aplicaciones o tipo de maquinaria

• Tractopalas y retroexcavadoras JCB.
• Manipuladores telescópicos JCB Loadall.
• Palas cargadoras de ruedas JCB.
• Excavadoras JCB.
• Sistemas de calefacción y ventilación de cabina en maquinaria de obra pública y agrícola-industrial.

FAQ

¿Qué síntomas indican que el ventilador de habitáculo está averiado?
Falta de caudal de aire, funcionamiento intermitente, ruido anormal, giro irregular o ausencia de ventilación y desempañado.

¿Es un ventilador del radiador del motor?
No. Es un soplador eléctrico del habitáculo para el sistema de calefacción, ventilación y climatización de la cabina.

¿Cómo puedo confirmar la compatibilidad?
Hay que comprobar el modelo, número de serie, tipo de cabina, conector, fijaciones y configuración del sistema instalado, preferiblemente mediante el despiece de la máquina.

¿Qué elementos conviene revisar antes de sustituirlo?
Fusibles, relés, alimentación, masa, conectores, cableado, filtro de cabina y posibles obstrucciones en los conductos o en la carcasa del calefactor.

¿El ventilador se entrega con todos los componentes del sistema de calefacción?
Debe verificarse el suministro exacto antes de realizar el pedido. No deben darse por incluidos otros elementos del sistema si no aparecen expresamente en la oferta.
