Descripción del producto

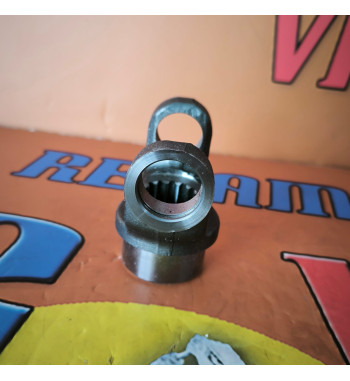

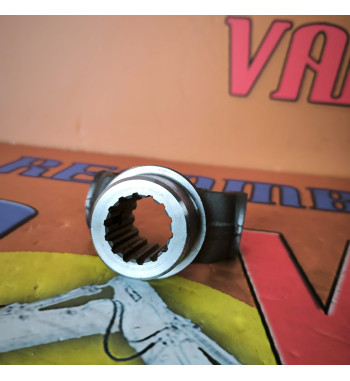

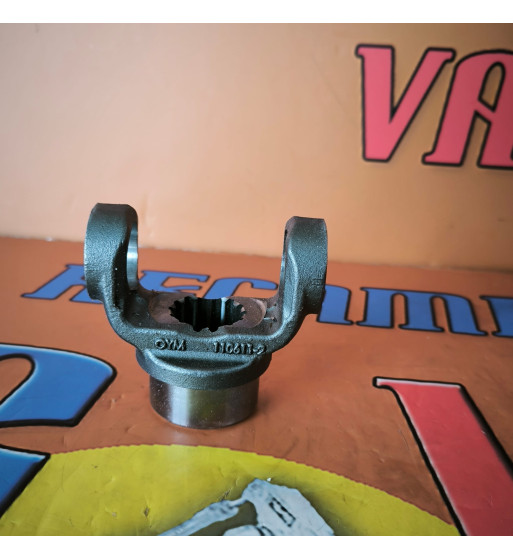

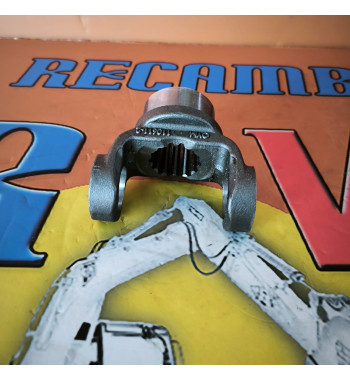

Soporte u horquilla de cruceta para el árbol cardán de accionamiento de bomba de maquinaria JCB. También denominado pump driveshaft yoke, forma parte de la transmisión mecánica y permite conectar el eje cardán con la zona de accionamiento de la bomba, transmitiendo el par mientras absorbe el movimiento angular de la cruceta.
El desgaste puede manifestarse mediante holguras, golpes secos al invertir el sentido de giro, vibraciones, ruidos durante el trabajo o deterioro visible del estriado y de los alojamientos de la cruceta. Durante la reparación conviene revisar el estado de la cruceta, el eje cardán, el estriado, las fijaciones y la alineación del conjunto.
Características técnicas
- Tipo de pieza: soporte u horquilla de cruceta de árbol cardán.
- Aplicación: accionamiento de bomba mediante transmisión cardán.
- Sistema: transmisión mecánica.
- Denominación habitual en inglés: pump driveshaft yoke.
- Configuración identificada: horquilla intermedia con estriado.
- Estriado documentado: DIN 5480, 32 x 2 x 14.
- Dimensiones documentadas: diámetro de cruceta de 27 mm y longitud de apoyo de 81,8 mm.
- Altura indicada: 65 mm.
- Peso: 0,7 kg.
- Verificar medidas, estriado, configuración del cardán y número de serie antes del montaje.
Modelos compatibles
La compatibilidad final debe comprobarse según número de serie, versión de máquina, configuración del árbol cardán y sistema de accionamiento de la bomba.
Aplicaciones o tipo de maquinaria
- Retroexcavadoras JCB.
- Maquinaria de obra pública con árbol cardán de accionamiento de bomba.
- Conjuntos de transmisión mecánica para bombas instaladas en retroexcavadoras.
- Reparación de cardanes y líneas de transmisión de maquinaria de construcción.
FAQ
¿Qué función realiza este soporte de cruceta?
Conecta el árbol cardán con el accionamiento de la bomba y transmite el par permitiendo el movimiento angular de la cruceta.
¿Qué síntomas indican que puede estar desgastado?
Holguras, vibraciones, ruidos, golpes al iniciar o invertir el movimiento y desgaste visible del estriado o de los alojamientos de la cruceta.
¿Es una cruceta completa?
No debe confundirse con la cruceta. Esta pieza corresponde al soporte u horquilla del árbol cardán; el contenido del suministro debe comprobarse antes del montaje.
¿Qué debo verificar antes de comprar?
El modelo y número de serie de la máquina, el tipo de árbol cardán, el diámetro de la cruceta, las dimensiones del alojamiento y el estriado.
¿Qué elementos conviene revisar durante la reparación?
La cruceta, el eje cardán, el estriado, las fijaciones, la alineación y cualquier holgura existente en el conjunto de transmisión.
